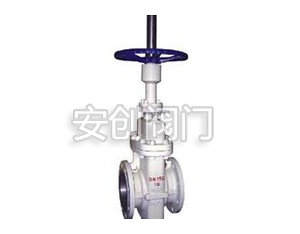

平板閘閥

發布日期：2015-11-07    點擊數：

型號：Z43F

材質：鑄鋼 、合金鋼、不銹鋼

連接形式：法蘭

公稱通徑：DN50~1200

適用介質：水、蒸汽、油

壓力環境：0.6~10.0MPa

工作溫度：：-29~200℃

流動方向：雙向

驅動方式：手動、電動、齒輪傳動

產品介紹：

平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。

應用范圍：

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

結構特點：

1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門

2、在全開時，通道平滑為直線，流阻系數小，無壓力損失，可通毛球清掃管線

3、采用帶自密封能力的填料結構，無需經常調節，開、關輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，達到零泄漏；解決了通用閥門填料處容易外漏的弊病

4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用

5、全封閉結構，防護性能好，可適應全天候要求

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，減少操作扭矩。

(2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。

(3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現閥帽密封。

(4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。

(5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

(6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

(7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。

(8) 整體后座 – 硬面，使用壽命長。

(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

(10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
